پاسخ گذرا از خازن فیلم Cl21x - Mini چیست؟
Jul 17, 2025| پاسخ گذرا از خازن فیلم Cl21x - Mini چیست؟
من به عنوان تأمین کننده خازن های فیلم Cl21x - Mini ، اغلب با سؤالاتی در مورد پاسخ گذرا این خازن ها روبرو می شوم. پاسخ گذرا یک ویژگی مهم است که تعیین می کند که چگونه یک خازن در مدارهای الکتریکی پویا رفتار می کند ، به خصوص هنگام برخورد با تغییرات ناگهانی در ولتاژ یا جریان.
درک پاسخ گذرا
پاسخ گذرا به رفتار یک خازن هنگام تغییر ناگهانی در سیگنال الکتریکی ، مانند تغییر مرحله در ولتاژ یا جریان ، اشاره دارد. هنگامی که یک ولتاژ مرحله ای در یک خازن اعمال می شود ، بلافاصله به ولتاژ کامل شارژ نمی شود. در عوض ، مدتی طول می کشد تا خازن شارژ را جمع کند و به ولتاژ اعمال شده برسد. این زمان - رفتار وابسته با پاسخ گذرا توصیف می شود.
پاسخ گذرا از یک خازن عمدتاً تحت تأثیر دو عامل است: خازن (C) و مقاومت سری معادل (ESR). خازن میزان شارژ را که یک خازن می تواند ذخیره کند ، تعیین می کند ، در حالی که ESR به دلیل ساخت داخلی و سرب ، مقاومت در سری را با خازن نشان می دهد.

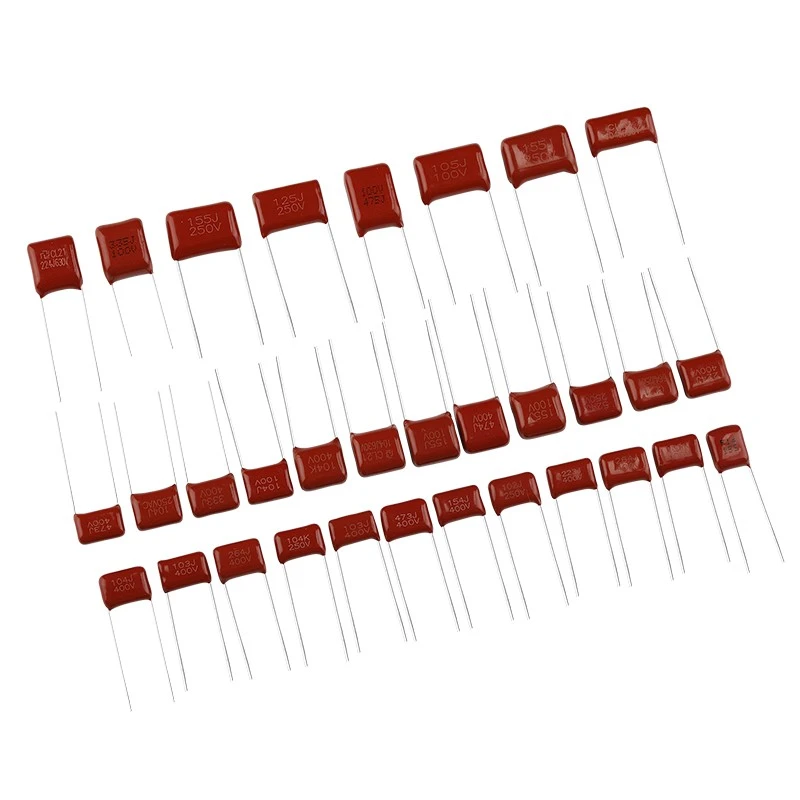

برای یک خازن فیلم Cl21x - Mini ، مقادیر خازن می تواند بسیار متفاوت باشد. به عنوان مثال ، ما محصولاتی مانند0.01 UF 250Vو224J100V خازن فیلم با حجم کوچکبشر مقادیر خازن مختلف منجر به پاسخهای زودگذر می شود. با توجه به همان شارژ یا جریان تخلیه ، یک ظرفیت بزرگتر برای شارژ و تخلیه در مقایسه با یک مورد کوچکتر طولانی تر خواهد بود.
بازنمایی ریاضی پاسخ گذرا
هنگامی که یک ولتاژ مرحله (V_S) روی یک مدار RC اعمال می شود (جایی که R مقاومت سری معادل آن است و C خازن خازن است) ، ولتاژ در سراسر خازن (V_C (t)) به عنوان تابعی از زمان (t) توسط معادله زیر داده می شود:
(v_c (t) = v_s (1 - e^{ - \ frac {t} {rc}}))
که در آن (ه) پایه لگاریتم طبیعی ((e \ تقریبی 22.71828)) است. ثابت زمان (\ tau = rc) معیاری است که به سرعت شارژ خازن می شود. هنگامی که (t = \ tau) ، ولتاژ در سراسر خازن تقریباً به 63.2 ٪ از ولتاژ اعمال شده (V_S) می رسد.
برای خازن فیلم Cl21x - Mini ، مقادیر پایین ESR به یک پاسخ نسبتاً سریع گذرا کمک می کند. این امر به این دلیل است که ESR پایین به این معنی است که ثابت زمان (\ tau) برای یک خازن معین کوچکتر است و به خازن اجازه می دهد تا سریعتر شارژ و تخلیه شود.
اهمیت پاسخ گذرا در برنامه ها
پاسخ گذرا از خازن فیلم Cl21x - Mini در کاربردهای مختلف از اهمیت زیادی برخوردار است. به عنوان مثال ، در مدارهای منبع تغذیه ، از خازن ها برای فیلتر کردن نویز فرکانس بالا استفاده می شود و ولتاژ DC پایدار را فراهم می کند. یک پاسخ سریع گذرا به خازن اجازه می دهد تا به سرعت به تغییرات ناگهانی در جریان بار پاسخ دهد و یک ولتاژ خروجی پایدار را حفظ کند.
در مدارهای صوتی ، پاسخ گذرا بر وفاداری تولید مثل صدا تأثیر می گذارد. یک خازن با پاسخ گذرا خوب می تواند به طور دقیق تغییرات سریع در سیگنال صوتی را دنبال کند و در نتیجه صدای دقیق تر و مفصلی ایجاد شود.
در مدارهای دیجیتالی با سرعت بالا ، مانند مواردی که در ریزپردازنده ها و دستگاه های ارتباطی یافت می شود ، پاسخ سریع سریع خازن Cl21x - Mini برای عملکرد مناسب ضروری است. این می تواند به سرعت برای تأمین نیازهای ناگهانی جریان اجزای دیجیتال ، جلوگیری از افت ولتاژ و اطمینان از انتقال قابل اعتماد سیگنال ، هزینه آن را به سرعت تأمین یا جذب کند.
آزمایش و توصیف پاسخ گذرا
برای توصیف دقیق پاسخ گذرا از خازن فیلم Cl21x - Mini ، از تجهیزات تست تخصصی استفاده می کنیم. یک روش متداول استفاده از ولتاژ مرحله ای برای خازن و اندازه گیری ولتاژ در سراسر آن به عنوان تابعی از زمان با استفاده از اسیلوسکوپ است. با تجزیه و تحلیل شکل موج حاصل ، می توانیم زمان ثابت ، زمان افزایش و سایر پارامترهای مربوط به پاسخ گذرا را تعیین کنیم.
ما همچنین در شرایط عملیاتی مختلف ، مانند درجه حرارت و فرکانس های مختلف ، آزمایشات را انجام می دهیم. دما می تواند بر خازن و ESR خازن تأثیر بگذارد ، که به نوبه خود بر پاسخ گذرا تأثیر می گذارد. آزمایش ما نشان می دهد که خازن فیلم Cl21x - Mini ویژگی های پاسخ گذرا پایدار را در محدوده دمای گسترده حفظ می کند ، و آن را برای انواع محیط های سخت مناسب می کند.
مقایسه با سایر انواع خازن
در مقایسه با سایر انواع خازن ، مانند خازن های سرامیکی و خازن های الکترولیتی ، خازن فیلم Cl21x - Mini از نظر پاسخ گذرا مزایای منحصر به فردی را ارائه می دهد. خازن های سرامیکی ممکن است فرکانس خودآزمایی بسیار بالایی داشته باشند ، اما می توانند اثرات پیزوالکتریک را نشان دهند ، که می تواند باعث ارتعاشات مکانیکی شود و بر عملکرد الکتریکی تأثیر بگذارد. از طرف دیگر ، خازن های الکترولیتی اغلب دارای مقادیر ESR نسبتاً بالایی هستند و در نتیجه یک پاسخ گذرا کندتر می شوند.
درCL21X - خازن فیلم مینی 250Vتعادل خوبی بین خازن ، ESR و پاسخ گذرا فراهم می کند. ساخت فیلم پلی استر فلزی آن ، ESR و پایداری خوبی را به آن می بخشد و آن را به یک انتخاب ایده آل برای برنامه هایی تبدیل می کند که در آن پاسخ سریع و دقیق گذرا مورد نیاز است.
نتیجه گیری و فراخوانی به عمل
در نتیجه ، پاسخ گذرا از خازن فیلم Cl21x - Mini یک ویژگی اصلی است که باعث می شود آن را برای طیف گسترده ای از برنامه ها مناسب کند. مقادیر خازن پایین ESR و پایدار آن ، پاسخ سریع و قابل اعتماد به تغییرات ناگهانی ولتاژ یا جریان را تضمین می کند.
اگر به دنبال یک خازن با پاسخ گذرا عالی برای پروژه خود هستید ، خازن های فیلم Cl21x - Mini ما یک انتخاب عالی هستند. ما طیف گسترده ای از مقادیر خازن و رتبه بندی ولتاژ را برای برآورده کردن نیازهای خاص شما ارائه می دهیم. این که آیا شما در حال کار بر روی منبع تغذیه ، مدارهای صوتی یا سیستم های دیجیتالی با سرعت بالا هستید ، خازن های ما می توانند عملکرد مورد نیاز خود را ارائه دهند.
اگر علاقه مند به خرید خازن های فیلم CL21X - Mini هستیم یا در مورد پاسخ گذرا یا سایر مشخصات فنی آنها سؤالی دارید ، لطفاً برای تهیه و بحث بیشتر با ما تماس بگیرید. ما متعهد به ارائه محصولات با کیفیت بالا و پشتیبانی فنی حرفه ای هستیم.
منابع
- Dorf ، RC ، & Svoboda ، JA (2016). آشنایی با مدارهای برقی. ویلی
- Horowitz ، P. ، & Hill ، W. (1989). هنر الکترونیک. انتشارات دانشگاه کمبریج.
